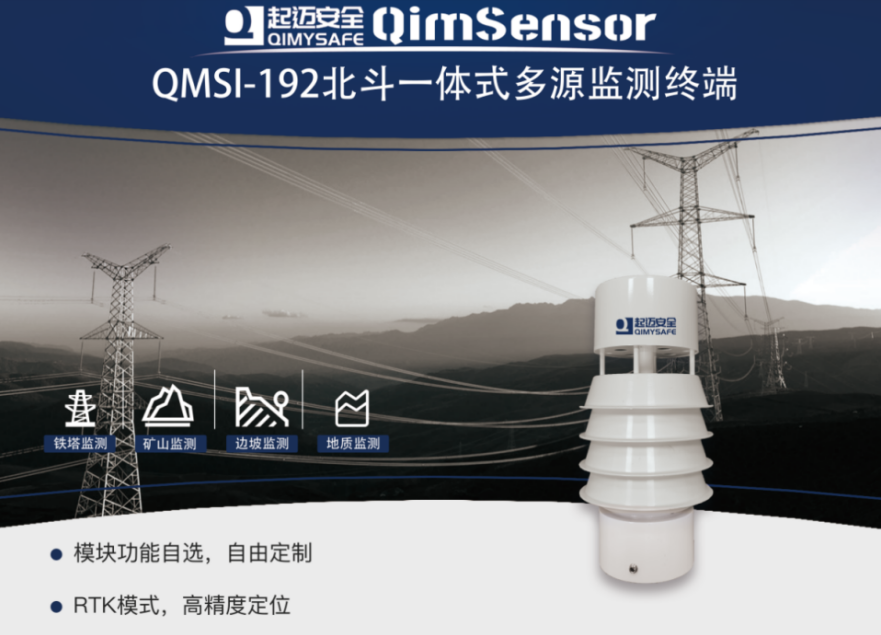

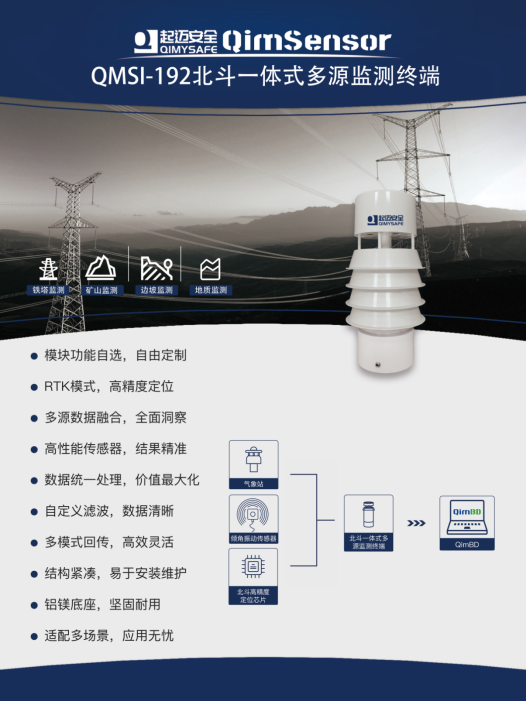

产品介绍
北斗一体式多源监测终端融合了北斗高精度定位芯片、气象传感器、振动传感器、倾角传感器等多种传感设备。利用数据融合技术对这些多源数据进行统一处理计算，并进行深度加工，实时上传至云服务器对这些信息进行统一的分析与评价，最终获得高度统一的数据信息调查处理结果。设备还具有RTK工作模式，实时提供观测点的三维坐标，提供高精度定位结果。
适用场景
该产品可采集风速、风向、温度、湿度、气压、倾斜及北斗定位数据，具有结构紧凑、耐用性高、易于安装维护等特点。是针对目前市场现状设计的一款高标准、智能化传感器，为农业、交通、建筑等领域提供数据服务。
产品参数
|
硬件技术指标 |
|
|
电器特性 |
|
|
供电 |
9～24V DC |
|
功耗 |
开机时3.9W稳定后2.5W |
|
接口 |
电源接口*1 |
|
物理特性 |
|
|
材料 |
PC+ABS+铝镁合金 |
|
尺寸 |
φ 105×210mm |
|
重量 |
≤1.5kg,不含安装支架 |
|
指示灯名称 |
指示灯作用 |
|
系统运行灯 |
红灯亮起时，本设备正常运行 |
|
网络指示灯 |
绿灯亮起时，本设备连入网络 |
|
差分解算灯 |
蓝灯亮起时，本设备进入差分解状态 |
|
产品参数及传感器技术指标 |
||||
|
高精度北斗 |
||||
|
卫星系统 |
BDS、GPS、GLONASS、QZSS |
|||
|
跟踪通道 |
1400通道 |
|||
|
定位精度 |
静态解算 |
平面2.5mm+1ppm；高程5.0mm+1ppm |
||
|
RTK |
平面0.8cm+1ppm；高程1.5cm+1ppm |
|||
|
数据更新率 |
50Hz |
|||
|
北斗天线 |
内置天线 |
|||
|
高精度倾角（含振动） |
||||
|
倾斜方向角 |
量程0~360°,精度±0.05° |
|||
|
倾角测量 |
双向，量程±15°，精度±0.01°，分辨力0.001° |
|||
|
基站塔桅摆动幅度 |
量程不限，分辨力5mm，精度2cm |
|||
|
基站塔桅摆动频率 |
量程不限，分辨力0.01Hz，精度0.1Hz |
|||
|
振动 |
三向，±2g，精度±2mg，分辨力0.1mg |
|||
|
抗干扰 |
振动 |
频率为10Hz-150Hz，振幅为0.35mm的正弦波振动，每频率10次扫频 |
||
|
电磁干扰 |
电源端子传导骚扰限值、电信端口传导骚扰限值和辐射骚扰限值满足 GB 9254-2008中 A 级设备水平 |
|||
|
低精度倾角（含振动） |
||||
|
倾斜方向角 |
倾斜方向角0~360°，精度±0.1° |
|||
|
倾角 |
量程±15°，精度±0.05° |
|||
|
基站塔桅摆动幅度 |
分辨力：5mm，精度：3cm |
|||
|
基站塔桅摆动频率 |
分辨力：0.01Hz，精度：0.1Hz |
|||
|
振动 |
三向，±2g，精度±10mg |
|||
|
抗干扰 |
振动 |
频率为10Hz-150Hz，振幅为0.35mm的正弦波振动，每频率10次扫频 |
||
|
电磁干扰 |
电源端子传导骚扰限值、电信端口传导骚扰限值和辐射骚扰限值满足 GB 9254-2008中 A 级设备水平 |
|||
|
五要素气象监测 |
||||
|
测项 |
测量范围 |
测量精度 |
分辨率 |
|
|
温度 |
-40℃～100℃ |
±0.5℃ |
0.1℃ |
|
|
湿度 |
0～100%RH |
±5%RH |
0.1%RH |
|
|
气压 |
10～1100hPa |
±1.5hPa |
0.1hPa |
|
|
风速（超声波） |
0～40m/s |
±0.5+2%FS |
0.01m/s |
|
|
风向（超声波） |
0～359° |
±3° |
1° |
|
|
网络通讯 |
||||
|
通讯方式 |
4G全网通，内置工业级eSIM芯片卡 |
|||
|
通讯协议 |
NTRIP，MQTT，TCP/IP |
|||
|
工作模式 |
上电自动工作，远程配置，OTA升级 |
|||
